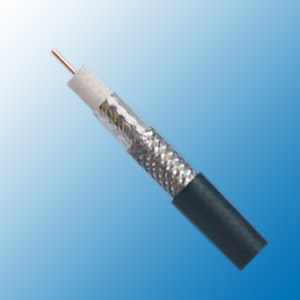

Coaxial Cables

 ACCL195

Construction

Inner conductor  Solid copper  Φ3.61 mm
Dielectric  Foam /Solid PE  Φ9.40 mm
Shield  Bonded aluminium foil  Φ9.55 mm
Outer conductor  Tinned copper braid  Φ10.3 mm
Sheath  PVC/PE  Φ12.7 mm

Electrical & Mechanical Characteristics

Impedance  50±3 Ohm
Nominal capacitance  79.7 pF/m
Velocity of propagation  70%
Insulation resistance  >5000 Mohm.Km
Inner conductor resistance  24.94 Ohm/Km
Outer conductor resistance  16.08 Ohm/Km
Operating temperature range  -40°C - +85 °C
Min.bending radius  25 mm

Attenuation

Frequency(MHz)   Attenuation (dB/100 m)   Max. Attenuation(dB/100ft)
30 6.5 2.0
50 8.4 2.6
150 14.6 4.5
220 17.7 5.4
450 25.5 7.8
900 36.5 11.1
1500 47.7 14.5
1800 52.5 16
2000 55.4 16.9
2500 62.4 19
3000 67.5 20.6
5800 93 28.3
