Coaxial Cables

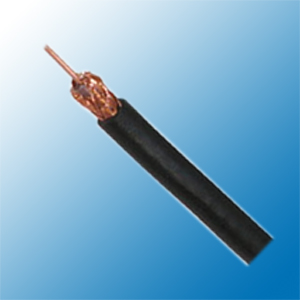

RG 58 U43(URM 43)

Construction

Inner conductor

Plain copper

0.90 mm

Dielectric

Low density PE

Φ2.95 ± 0.10 mm

Outer conductor (shield)

Plain copper

96 x 0.15 mm

Shield coverage

95%

Sheath

PVC or LSZH

Φ5.00 ± 0.10 mm

Electrical & Mechanical Characteristics

Impedance

50±3 Ohm

Nominal capacitance

100 pF/m

Velocity of propagation

66%

Insulation resistance

>2000 Mohm.Km

Inner conductor resistance

28 Ohm/Km

Outer conductor resistance

16.5 Ohm/Km

Operating temperature range

 -30 °C - +70 °C

Copper weight

22.1 Kg/Km

Cable weight (approx.)

42.5 Kg/Km

Screening effectiveness

>55 dB

Attenuation

Frequency(MHz)

Attenuation (dB/100 m)

Attenuation (dB/100ft)

50 9.0 2.74

100

13

3.96

200

19.3

5.88

400

28.1

8.57

500

31.9

9.73

600

35.3

10.76

860

43.8

13.35

1000

48.5

14.79

Return Loss

30-300 MHz

>32dB

300-600 MHz

>28dB

600-900 MHz

>23dB
